Nuez de cadena rota. Sin repuesto.
Un polipasto eléctrico parado por la rotura de su nuez de cadena y de la carcasa guía. Una semana después volvía a trabajar. Hoy lleva más de un año en servicio.
- Máquina
- Polipasto eléctrico de cadena
- Piezas recuperadas
- 2
- Plazo total
- 1 semana
- En servicio
- Más de 1 año
El problema

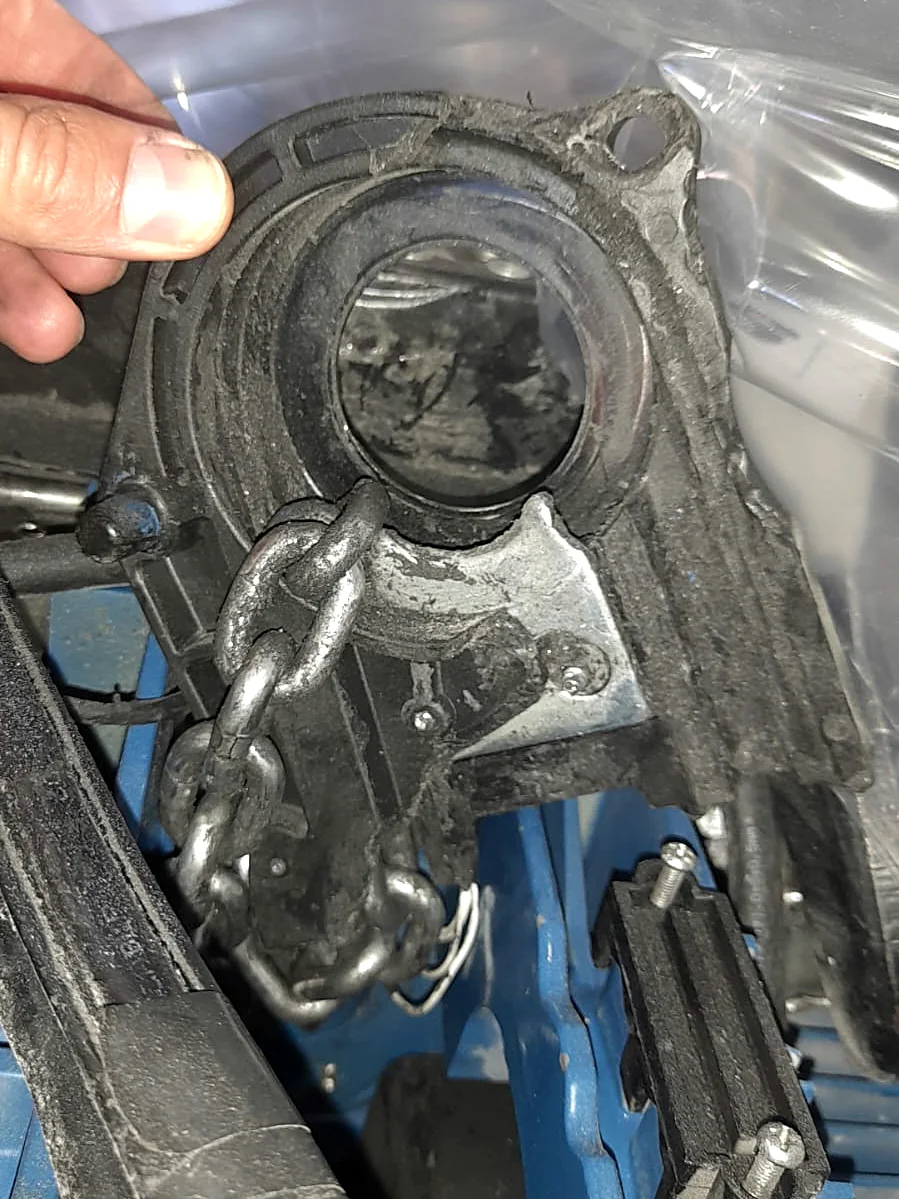

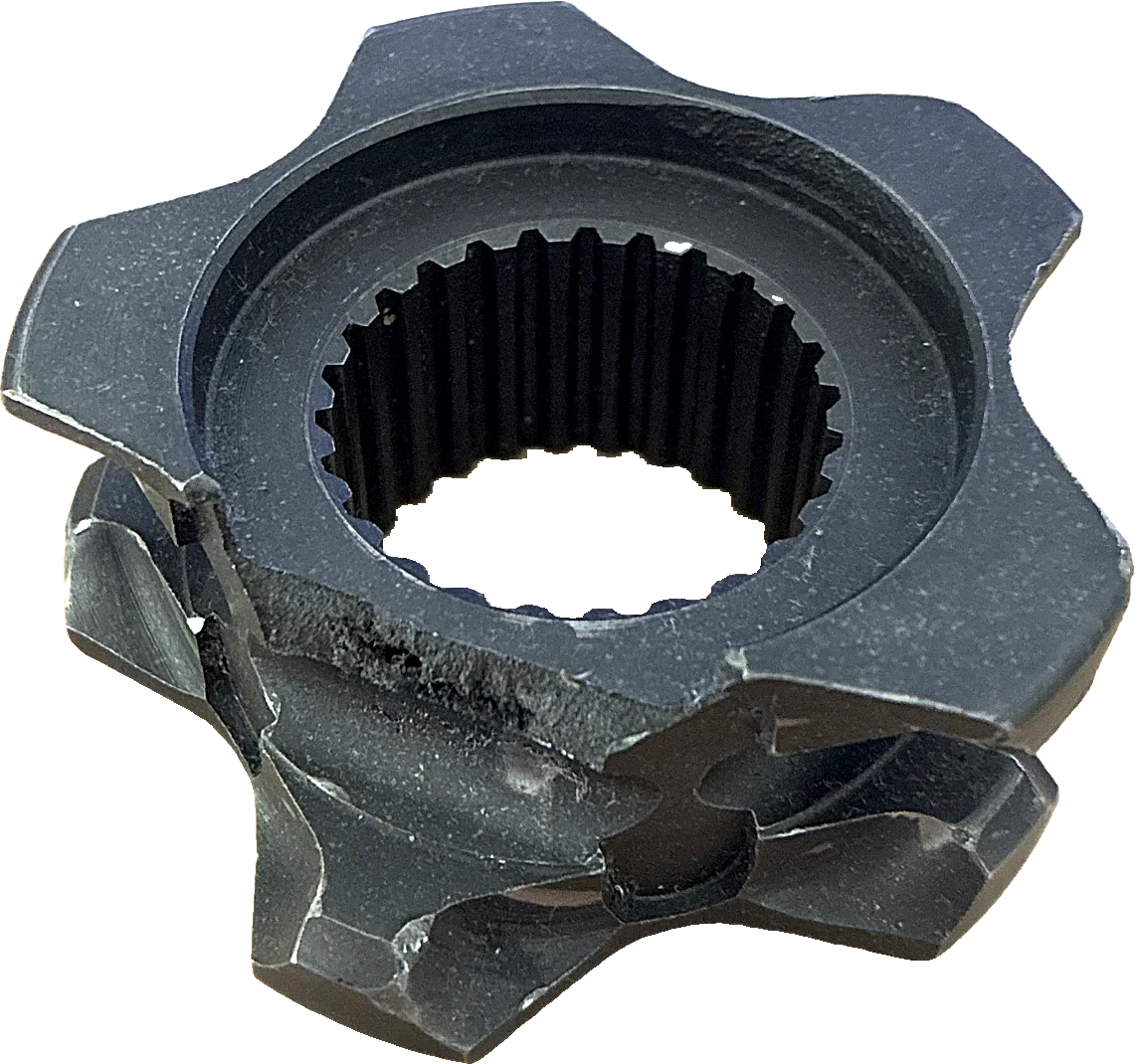

La nuez de cadena se fracturó de lado a lado y perdió material en la zona de rotura. La carcasa guía de plástico estaba degradada y rota.
No había repuesto disponible. Sin nuez no hay elevación: la máquina estaba parada.

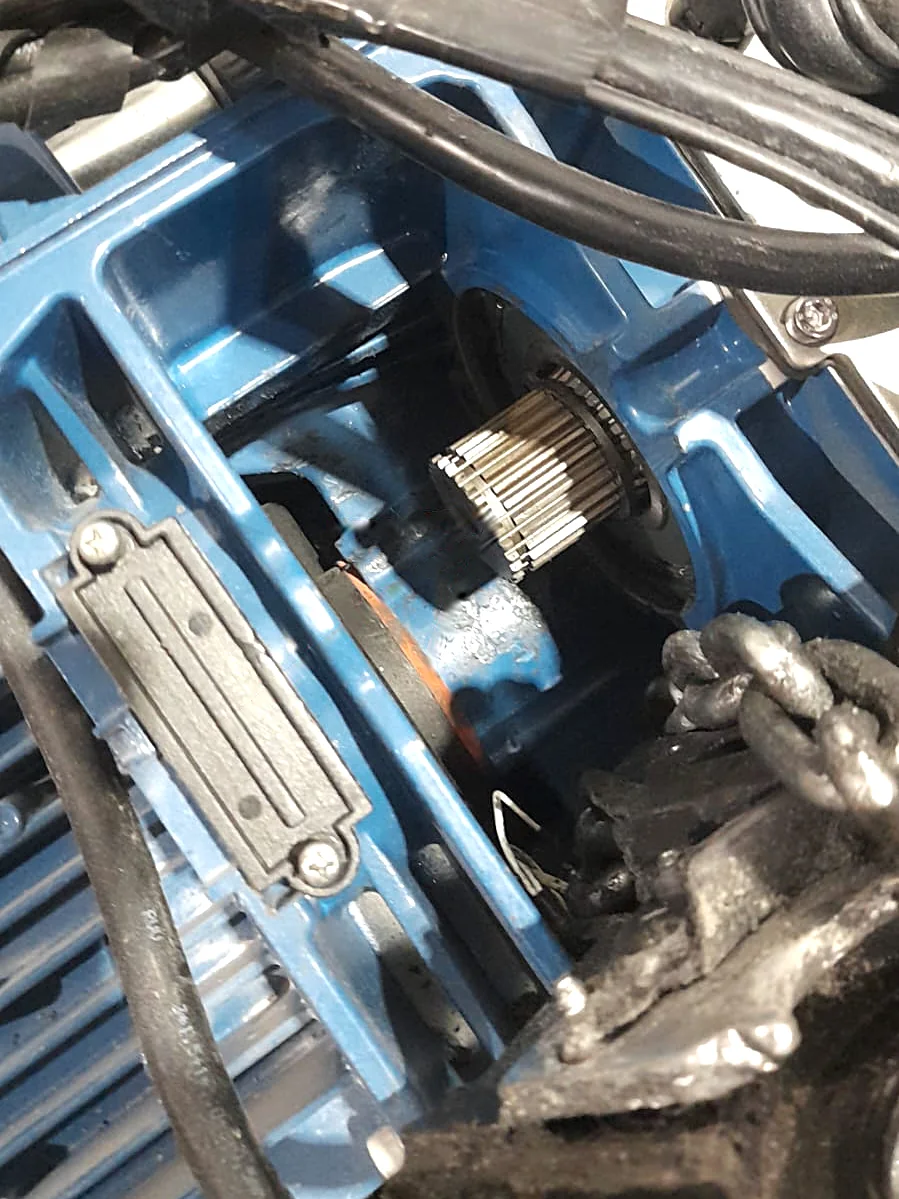

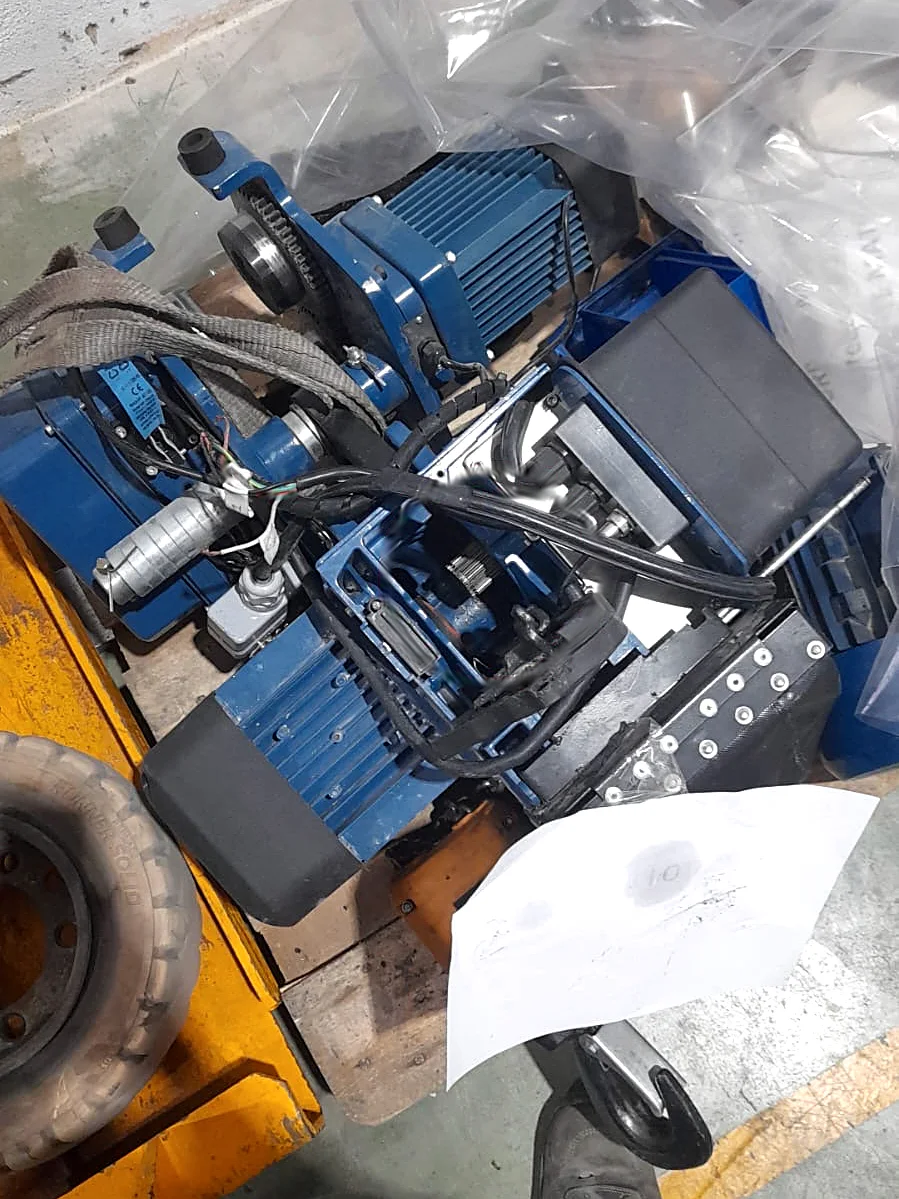

El primer contacto fueron unas fotos del cliente. Con ellas valoramos la reconstrucción.
Así nos llegó
De la pieza rota a la pieza digital
Cuatro pasos. El resultado no es solo un repuesto: es la capacidad de volver a fabricarlo.
Escaneo 3D

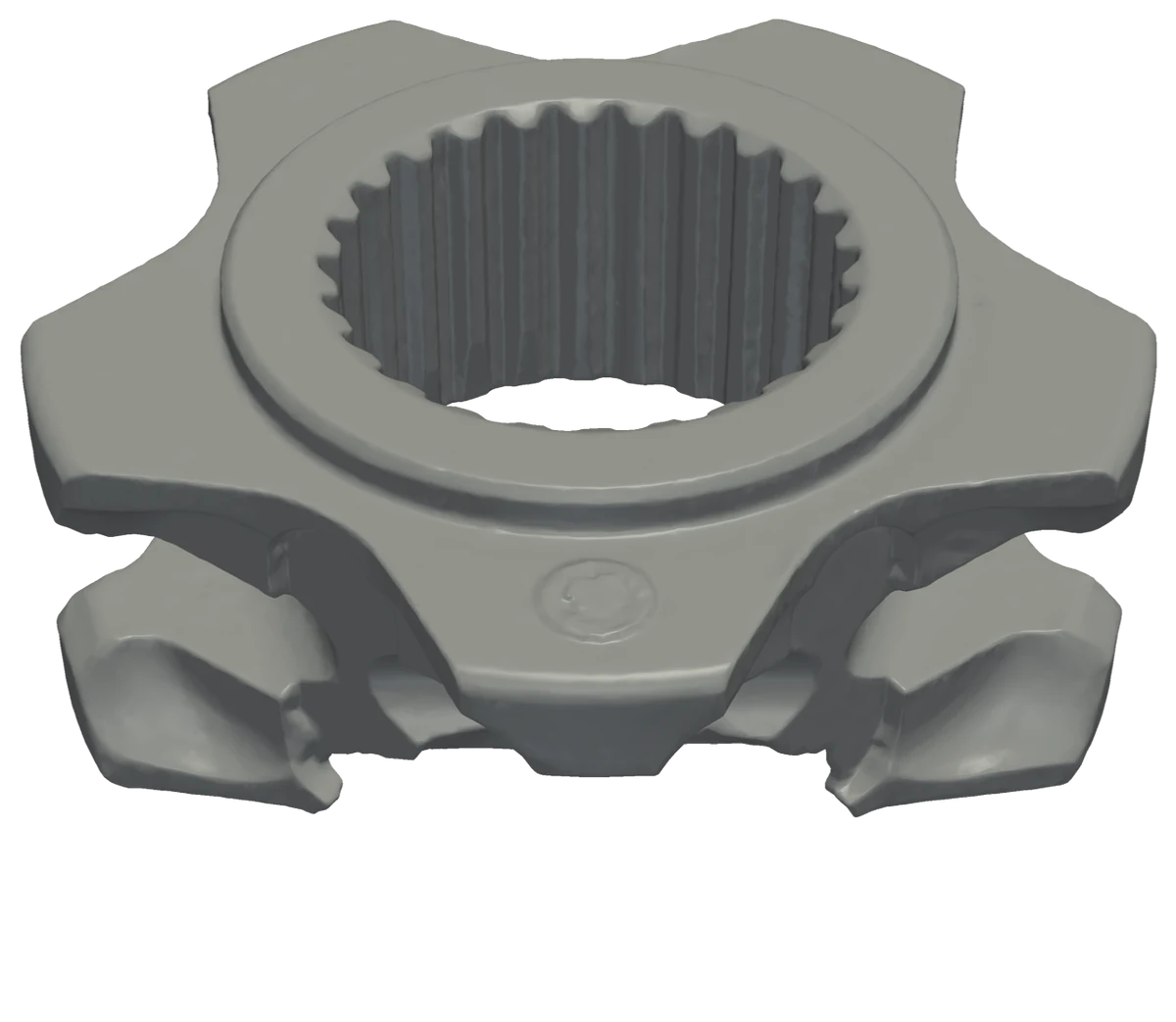

Digitalizamos la nuez rota. La malla sale incompleta: falta el material perdido en la fractura.
Reconstrucción por simetría

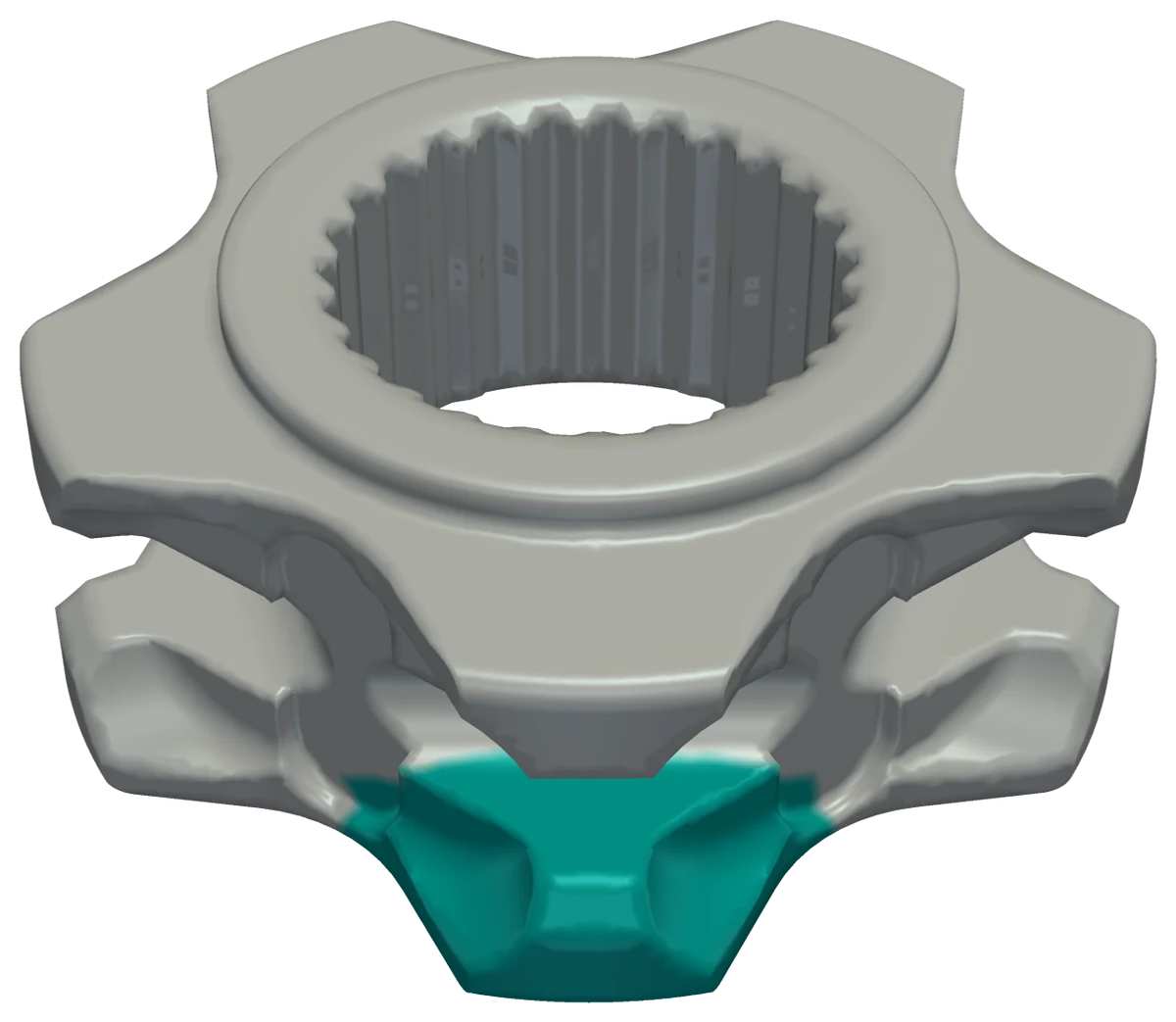

Los cinco alvéolos son iguales. La zona perdida se reconstruye a partir de los intactos, con el estriado interior completo.
Modelo CAD

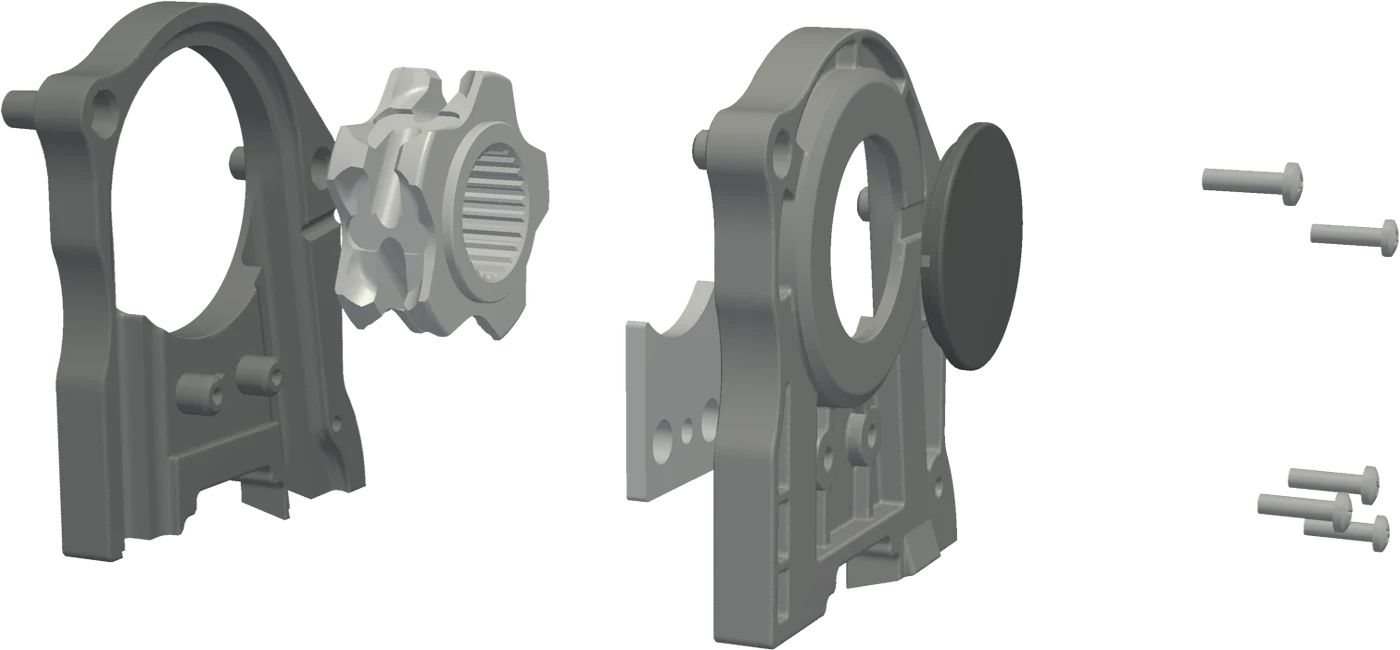

Conjunto completo en CAD: la nuez de cadena entre las dos mitades de la carcasa guía, con su chapa desviadora, tapa y tornillería. Cada pieza, lista para fabricar con el proceso que pida.
Fabricación
Cada pieza con el proceso que necesita. La tecnología se elige por la función de la pieza, no al revés.
Montado y funcionando desde hace más de un año.
Las dos piezas quedan en su almacén digital. Si vuelven a fallar, se fabrican de nuevo sin volver a escanear.
| Pieza | Proceso | Material |
|---|---|---|

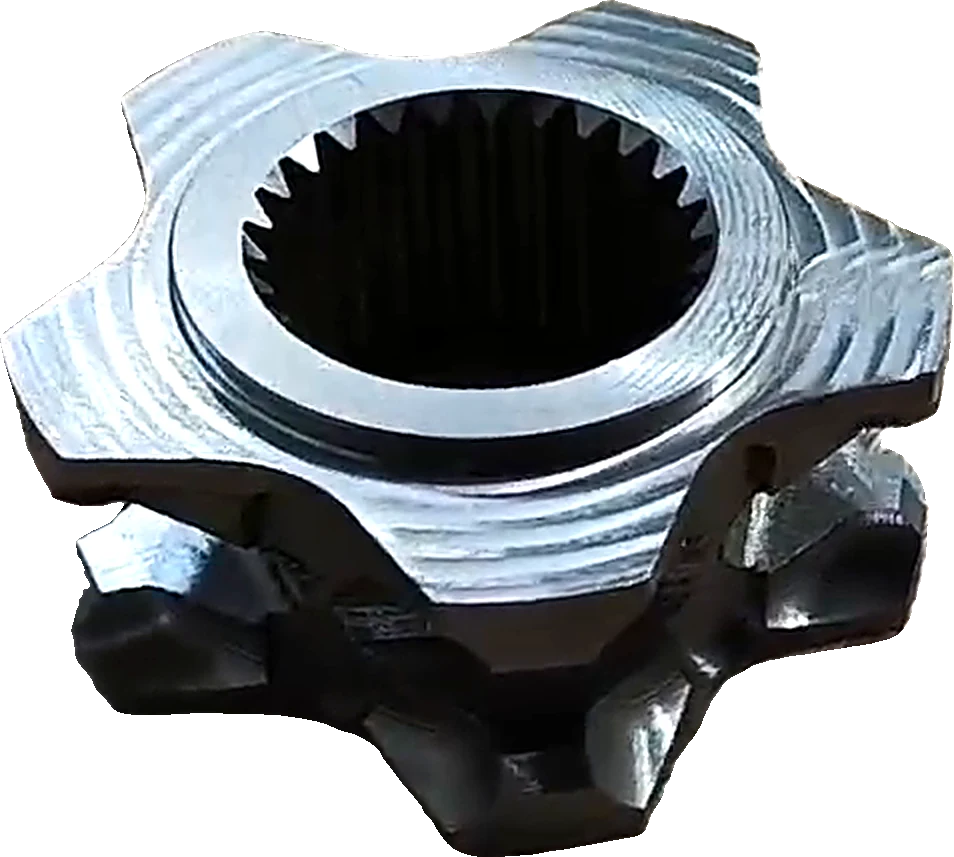

| Nuez de cadena | CNC | Acero F-125 |

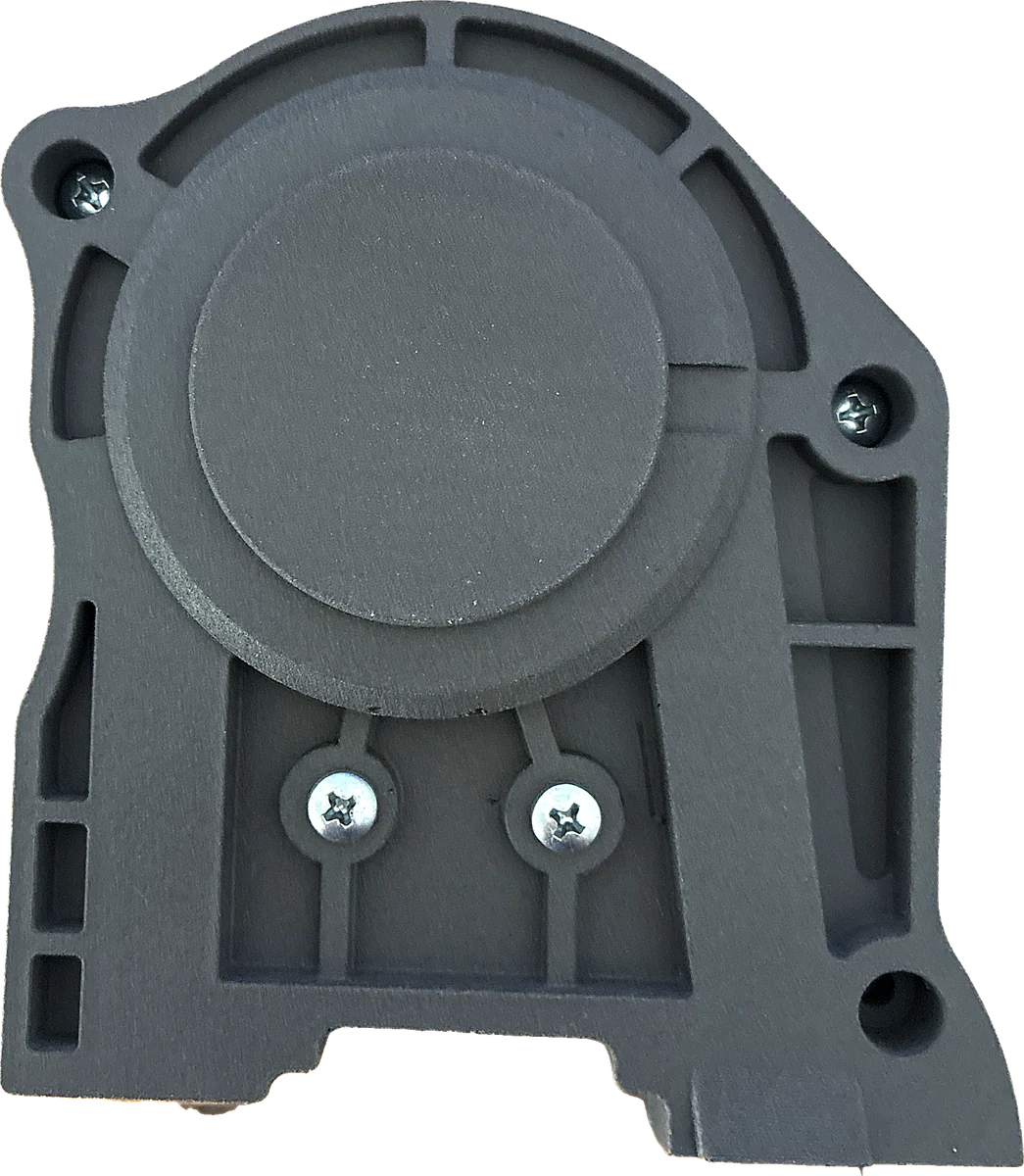

| Carcasa guía | SLS | PA12 |
