De la pieza física al plano de fabricación.
Ingeniería inversa de piezas industriales sin plano ni documentación: escaneo 3D, reconstrucción en CAD y archivos listos para fabricar, con nosotros o con tu taller. Aunque la pieza esté rota o desgastada.
- Partimos de
- La pieza física
- Entregamos
- CAD (STEP) y planos
- Tamaño
- Hasta piezas de 5–10 m
- Dónde
- En nuestro taller o en tu planta
Cuándo necesitas ingeniería inversa
No existe plano
La pieza funciona, pero nadie tiene su diseño: máquina antigua, importada o fabricada a medida.
Repuesto descatalogado
El fabricante ya no la suministra o ha cerrado. Ver repuestos descatalogados
Pieza rota o desgastada
Hay que recuperar la geometría original, no copiar la rotura ni el desgaste.
Fabricarla en tu taller
Tienes medios propios y solo te falta el archivo para mecanizarla.
Mejorar la pieza
Rompe siempre por el mismo sitio o el material se queda corto.
Documentar tus máquinas
Digitalizar las piezas críticas antes de que fallen y tenerlas en un almacén digital.
No es copiar la pieza: es entenderla
El escáner captura la pieza real, con su desgaste y sus imperfecciones. La ingeniería está en convertir esa captura en un modelo exacto y fabricable.
Cómo trabajamos
Preparación

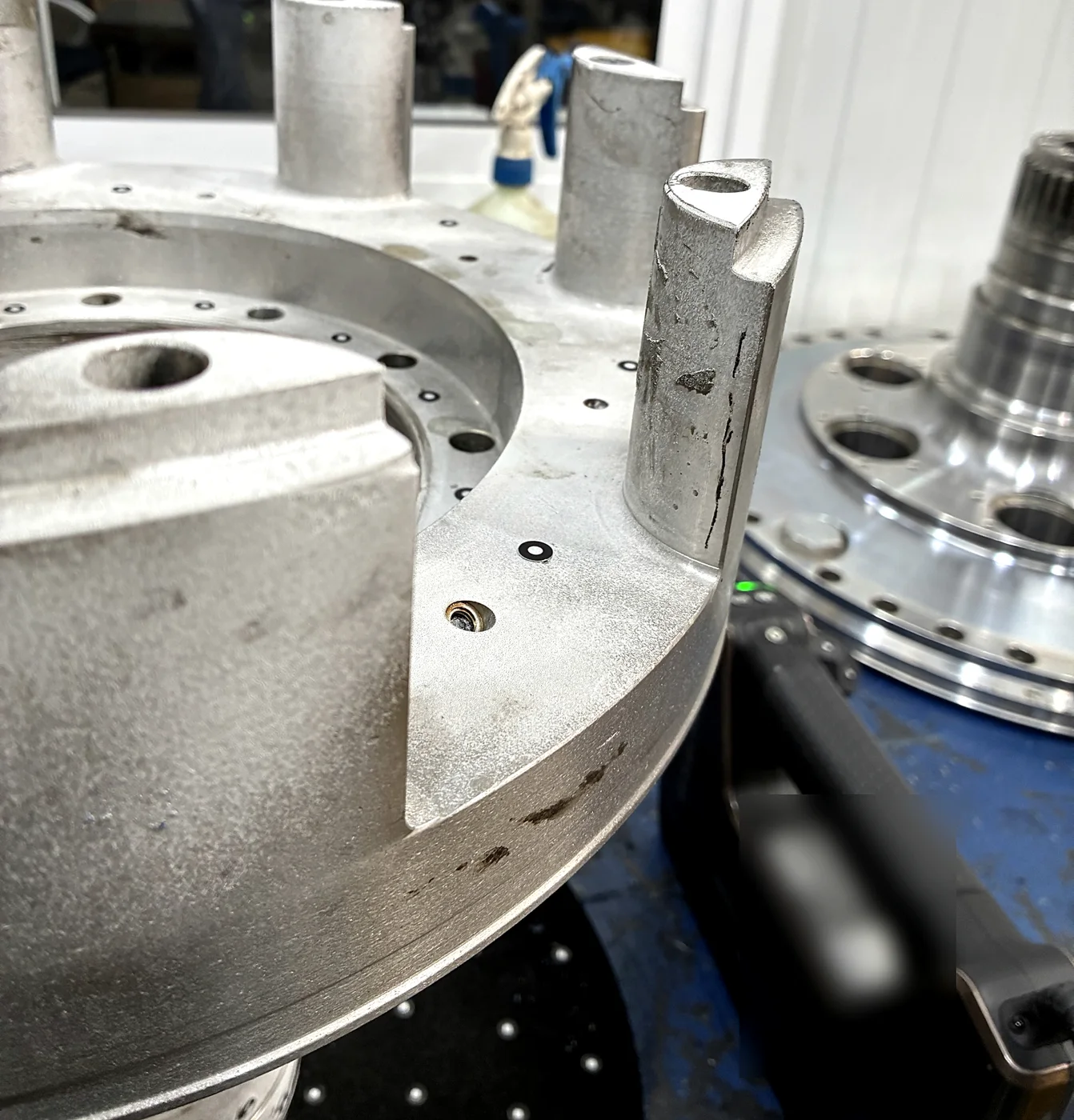

Limpieza de la pieza y dianas de referencia para que el escáner capture cada superficie con precisión.
Escaneo 3D
Digitalización completa con precisión de hasta 0,02 mm, por partes si la pieza está rota o es muy grande.
Reconstrucción en CAD
Modelado de la geometría de diseño. Las zonas dañadas se reconstruyen y las cotas funcionales se revisan una a una.
Entrega o fabricación
Te entregamos los archivos o fabricamos la pieza. Y queda guardada en tu almacén digital.
Qué recibes
Archivos en formatos estándar, para que puedas fabricar donde quieras.

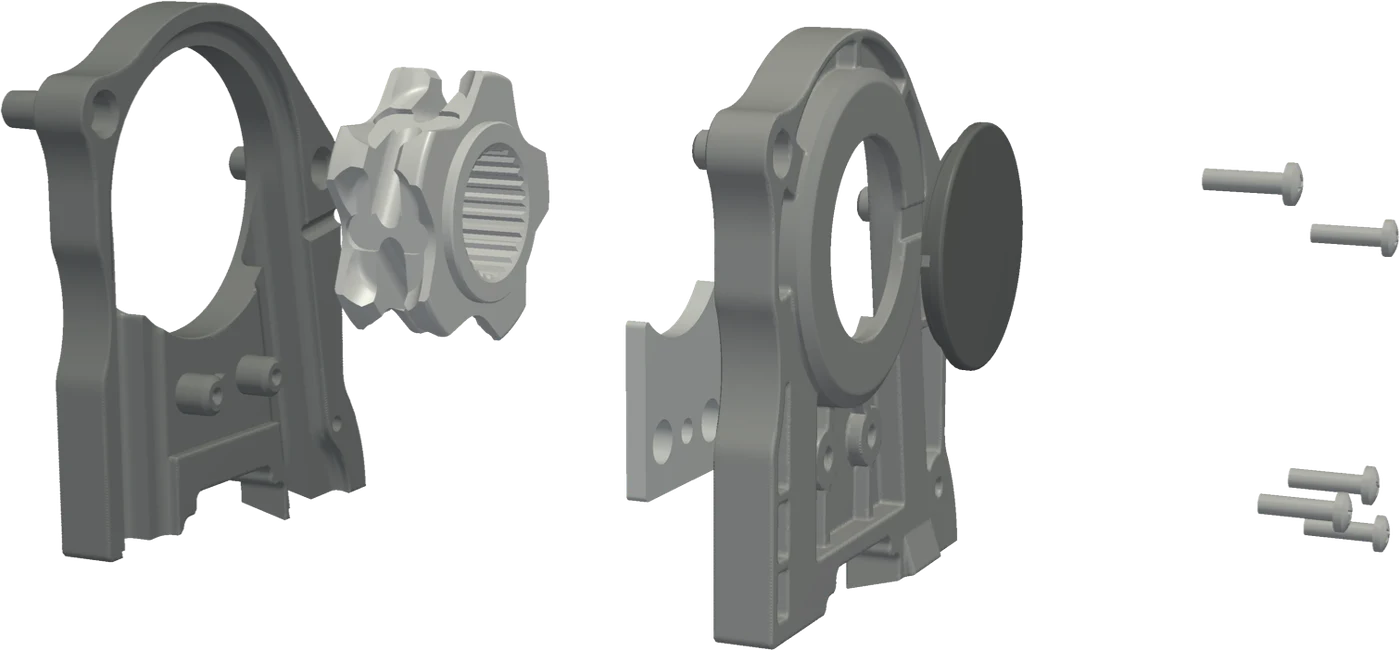

STEPModelo CAD 3DSólido editable, compatible con cualquier programa de CAD y CAM.PDFPlanos 2DPlanos de fabricación con las cotas funcionales, si los necesitas.STLMalla del escaneoLa captura de la pieza real, como referencia.ALMACÉNAlmacén digitalTodo guardado y disponible para volver a fabricar.Ingeniería inversa que mejora la pieza
Si una pieza ha roto, algo falló: el material, un espesor o un radio. Al reconstruirla podemos corregirlo.
- Cambio de material: una carcasa de aluminio pasó a acero F-114 y lleva más de 3 años sin incidencias.
- Refuerzo de la zona por la que rompió la original.
- Adaptación de la pieza a otro proceso de fabricación: mecanizado, fabricación aditiva o chapa.
Ingeniería inversa aplicada

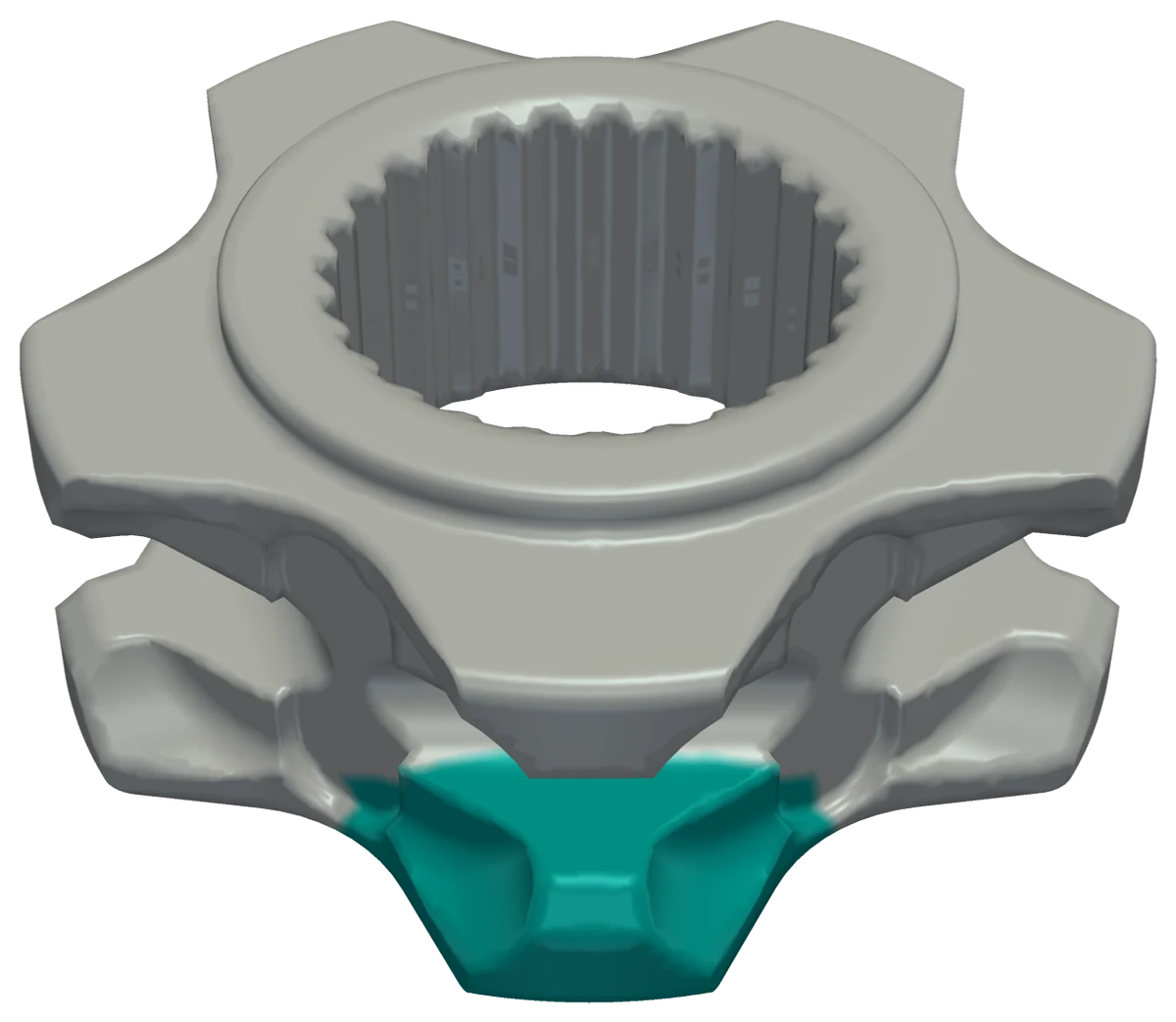

Reconstrucción por simetría
Nuez de cadena fracturada: la zona perdida se reconstruyó a partir de los alvéolos intactos.
Ver el caso Caso 02 / Mantenimiento industrialCerca de 100 piezas digitalizadas
Almacén digital para que el taller fabrique mientras se desmonta la máquina.
Ver el caso Caso 03 / Fabricante desaparecidoEscaneo por partes

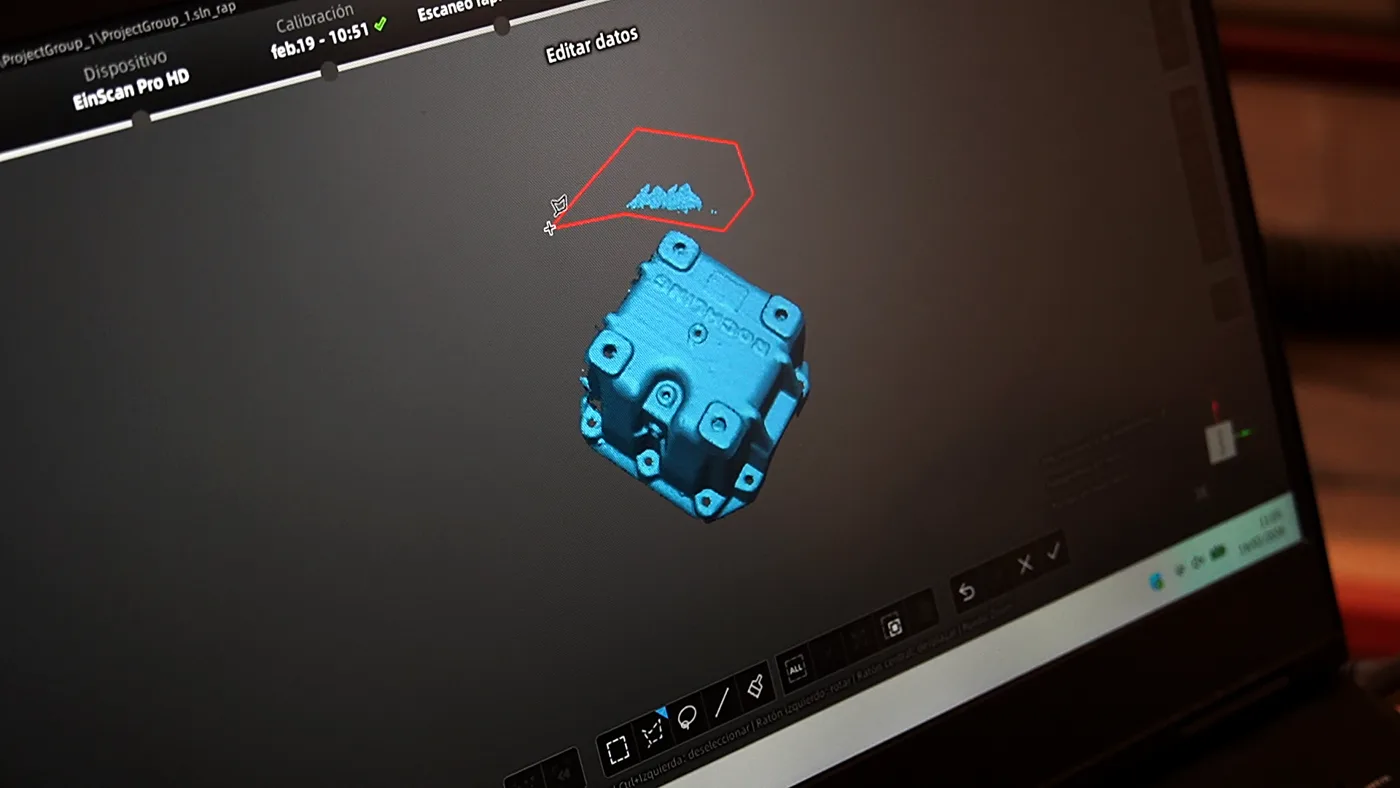

Carcasa rota en varios trozos, recompuesta en CAD y mecanizada en acero.
Ver el casoPreguntas frecuentes sobre ingeniería inversa
¿Qué es la ingeniería inversa de una pieza?
Es obtener el modelo y los planos de una pieza a partir de la pieza física, cuando no existe documentación. Se digitaliza con escaneo 3D, se interpreta su geometría y se reconstruye en CAD para poder fabricarla, modificarla o archivarla.
¿Qué recibo al final?
El modelo CAD de la pieza en formato estándar (STEP) y, si lo necesitas, planos 2D de fabricación y la malla del escaneo (STL). Con eso puedes fabricarla con nosotros o con tu propio taller.
¿Puedo encargar solo la ingeniería inversa, sin fabricar?
Sí. Muchos clientes, sobre todo talleres de mantenimiento, fabrican con sus propios medios a partir de nuestros archivos.
¿Sirve si la pieza está rota o desgastada?
Sí. Escaneamos los fragmentos por separado y reconstruimos lo que falta a partir del resto de la pieza. El desgaste se corrige en el modelo, para recuperar la geometría de diseño y no copiar el deterioro.
¿Qué tamaño de pieza podéis digitalizar?

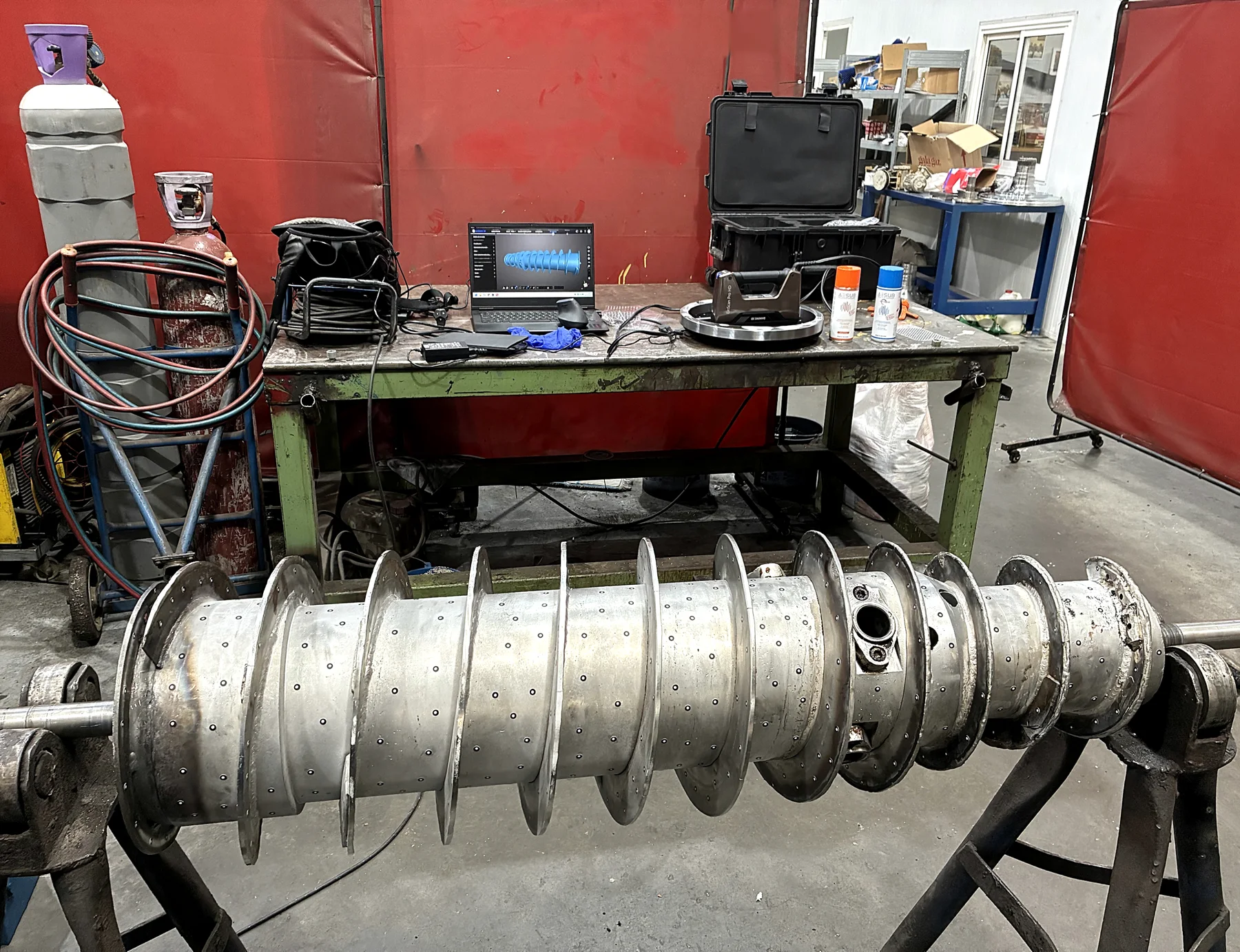

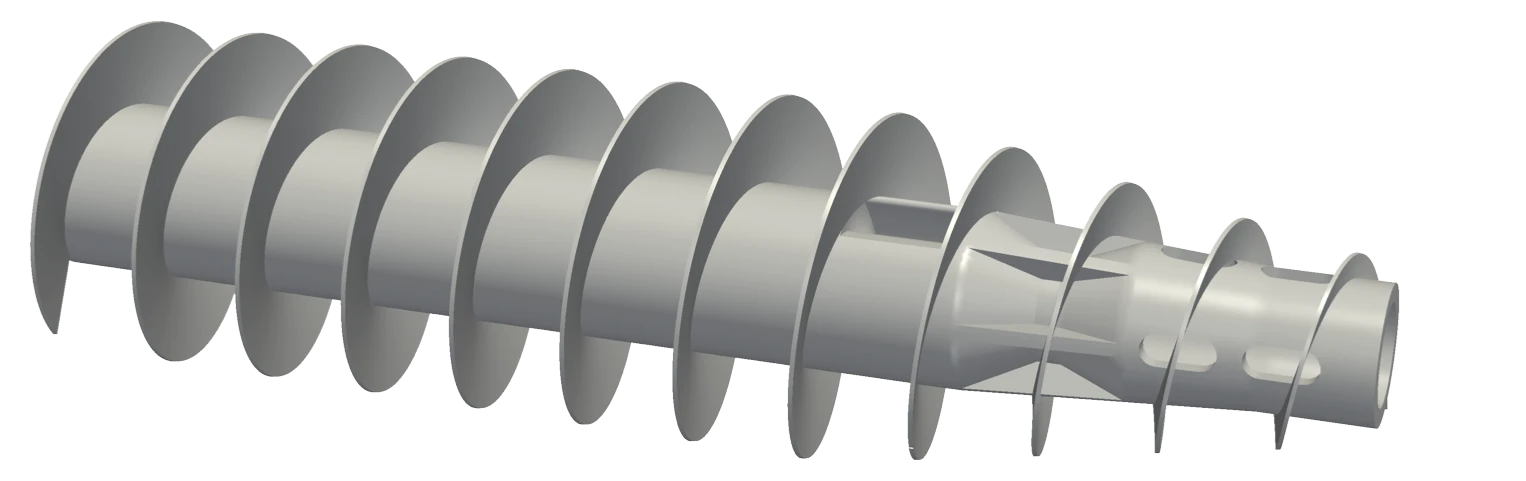

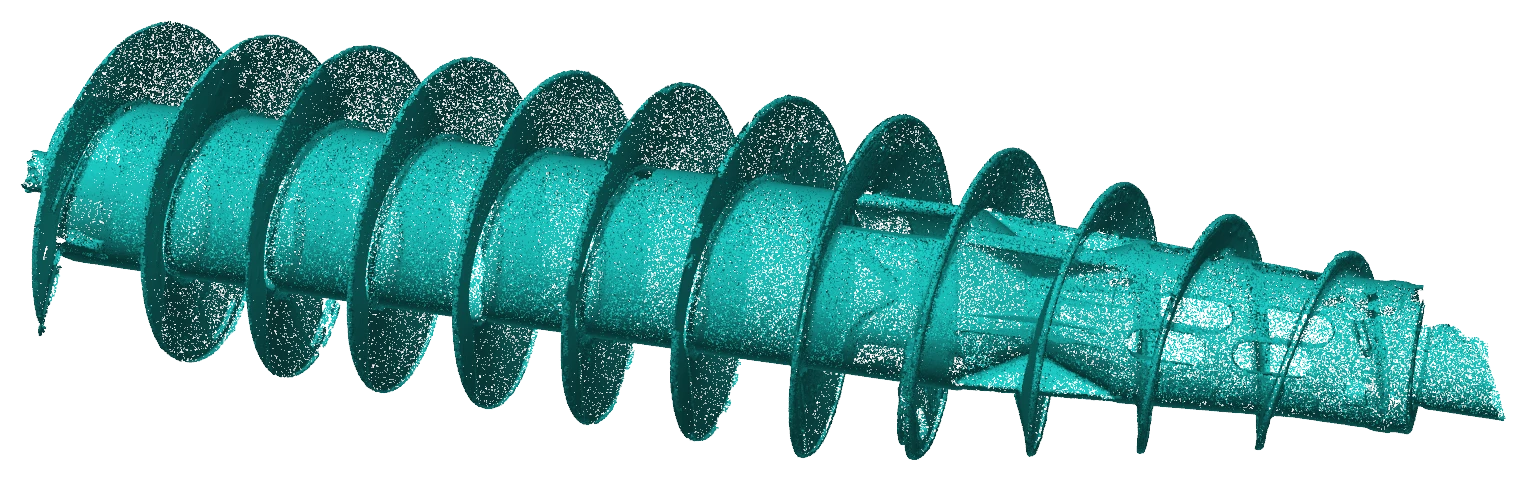

Desde piezas pequeñas de mecanismo hasta piezas de 5 a 10 metros. Como ejemplo, en uno de nuestros casos digitalizamos completo un sinfín de unos 2 metros.
¿Os desplazáis a la planta?
Sí. Cuando la pieza no se puede desmontar o trasladar, vamos con el equipo de escaneo a la fábrica o al taller, ajustándonos a las paradas de producción.
¿Mis archivos son confidenciales?
Sí. Los modelos y planos de tus piezas son tuyos y no se comparten con terceros.
¿Tienes una pieza sin plano?
Mándanos unas fotos y cuéntanos para qué la necesitas. Te decimos cómo abordarla.
