El engranaje ya no existe. Lo recuperamos.
Escaneamos el engranaje, identificamos su geometría de diseño y te entregamos el CAD, el plano y la ficha técnica. Lo fabricamos nosotros o lo fabrica tu taller. Aunque esté desgastado o le falten dientes.

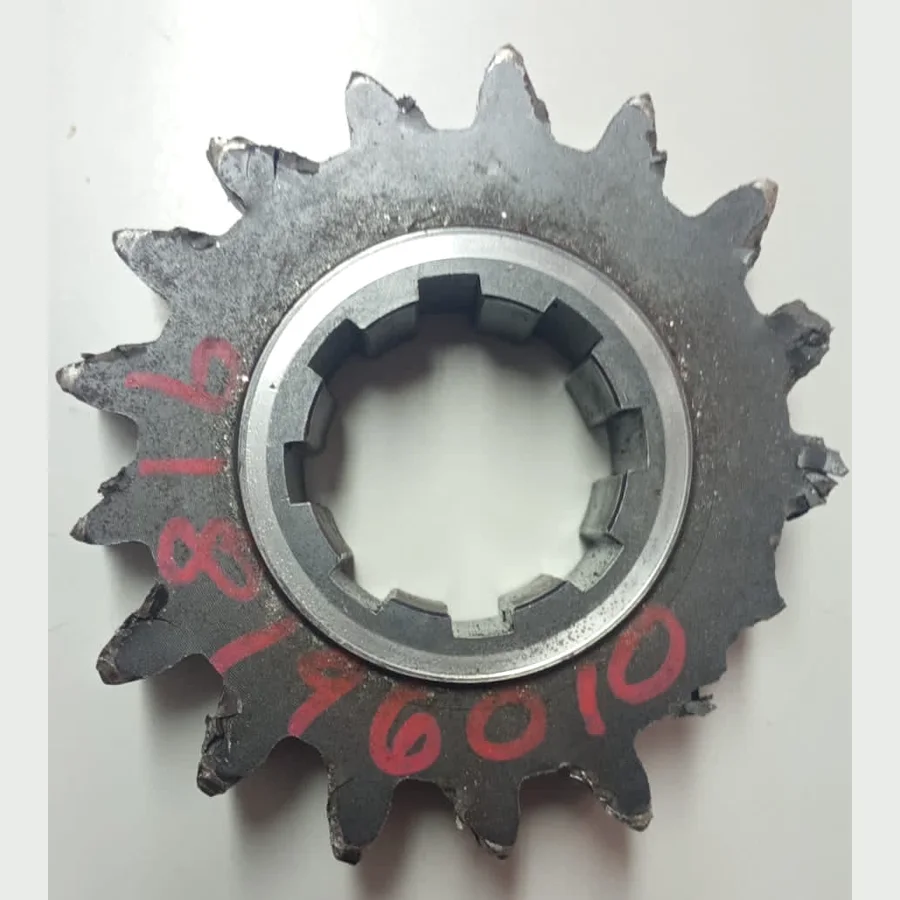

Piñón recto muy dañado
- Módulo m
- 6
- Número de dientes z
- 17
- Diámetro exterior da
- 114 mm
- Desplazamiento de perfil x
- ≈ 0
- Ángulo de presión α
- Se confirma midiendo la cota Wk
- Engranajes
- Rectos y helicoidales
- Entregamos
- STEP, plano y ficha técnica
- Respuesta
- En 24 h
- Servicio
- En toda España

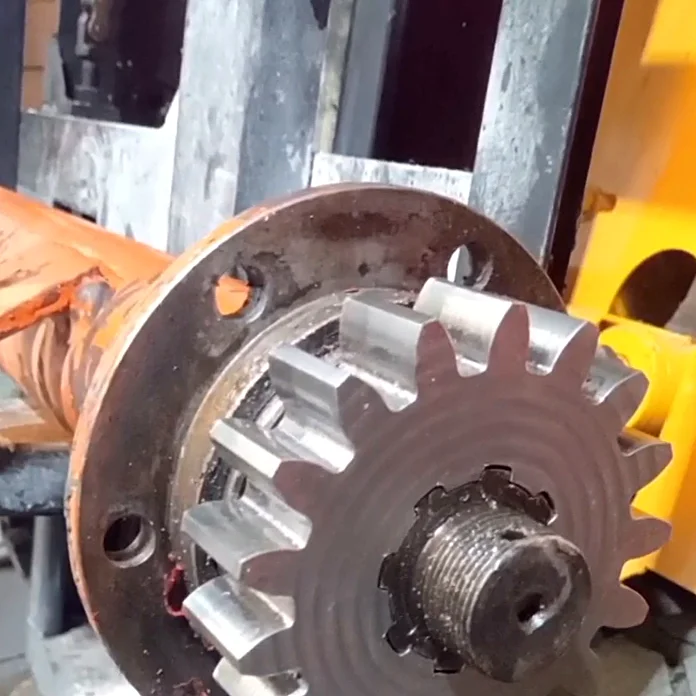

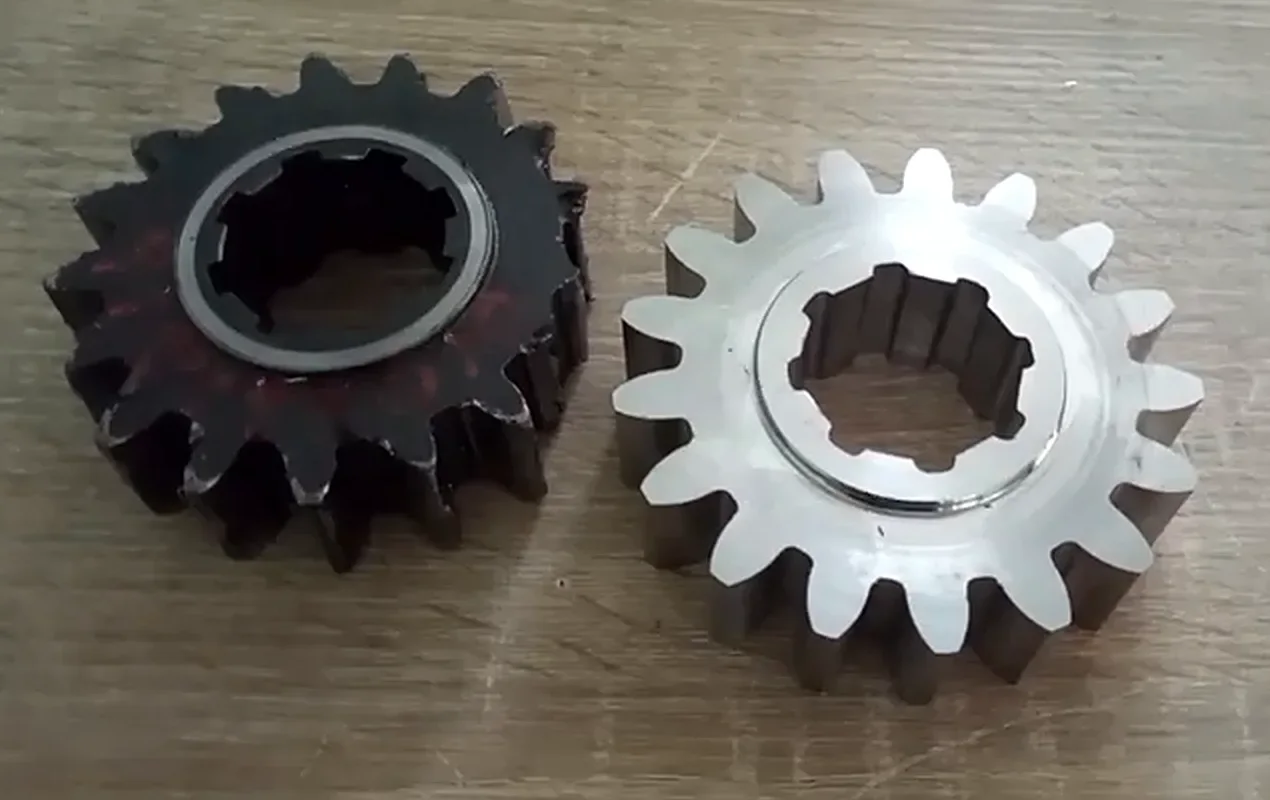

Así llegó el piñón, y así salió

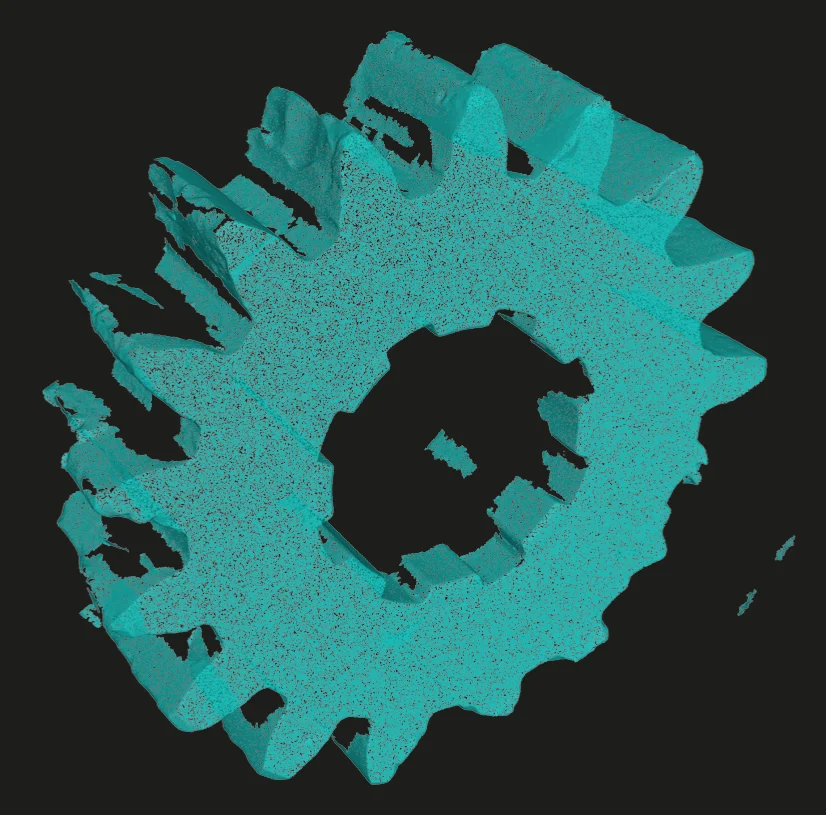

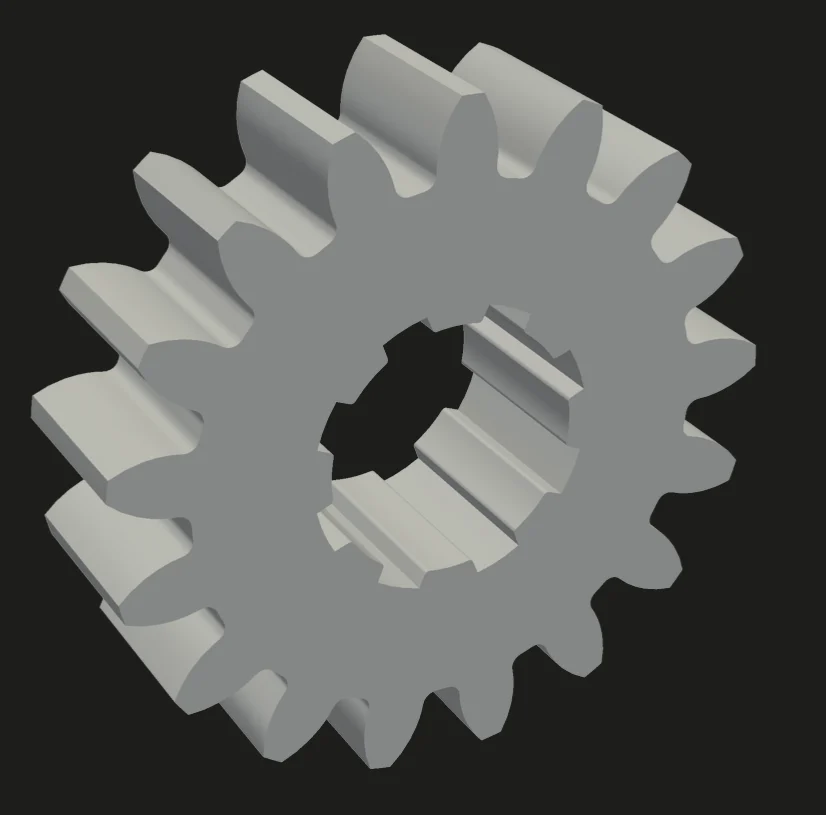

Un piñón recto de 17 dientes, con los dientes rotos y desgastados. A partir del escaneo identificamos su geometría de diseño (módulo 6, z 17) y generamos el perfil de diente exacto, sin copiar el desgaste.
Un servicio para maquinaria profesional
Cada engranaje lleva escaneo, medición e ingeniería. Por eso trabajamos solo con piezas de uso industrial o profesional.
Trabajamos con
- Plantas industriales y sus equipos de mantenimiento
- Talleres de mantenimiento y servicios técnicos (SAT)
- Maquinaria agrícola, de proceso, de elevación y de obra
- Fabricantes y distribuidores de maquinaria
No atendemos
- Electrodomésticos y pequeños aparatos
- Coches, motos y bicicletas de particulares
- Juguetes, maquetas, radiocontrol e impresoras
- Cualquier pieza de uso doméstico
Si tu engranaje es de uso doméstico, un taller local o el servicio técnico de la marca te saldrán más a cuenta.
No copiamos el desgaste: recuperamos el diseño
Un engranaje gastado ya no tiene su forma original. Identificamos los parámetros con los que se diseñó y generamos el perfil teórico exacto.
Si tu engranaje es estándar, te lo decimos. A veces sus parámetros coinciden con uno de catálogo y comprarlo sale más barato que fabricarlo.
Si falta un dato, lo medimos. Cota entre dientes, distancia entre ejes o la rueda pareja. Un engranaje mal identificado no engrana.
Cómo trabajamos
Fotos y datos
Nos mandas fotos del engranaje y nos dices de qué máquina es. En 24 h te respondemos.
Escaneo y medida
Escaneo 3D de precisión, hasta 0,02 mm, en nuestro taller o en tu planta.
Identificación y CAD
Fijamos la geometría de diseño y generamos el modelo con el perfil de diente exacto.
Archivos o fabricación
Te entregamos los archivos o fabricamos el engranaje con el proceso que exige su carga.
Qué recibes
Archivos en formatos estándar, para fabricar donde quieras.
STEPModelo CAD 3DPerfil de diente teórico, con taladro y chavetero. Compatible con cualquier CAD y CAM.PDFFicha técnicaTodos los parámetros del engranaje, para tallarlo o pedirlo a cualquier fabricante.PDFPlano 2DPlano de fabricación con las cotas funcionales, si lo necesitas.PIEZAFabricación opcionalMecanizado en acero, o fabricación aditiva técnica cuando la carga lo permite.Transmisiones que volvieron a funcionar
Nuez de cadena reconstruida
Alvéolos perdidos reconstruidos por simetría y pieza mecanizada en acero. Más de un año en servicio.
Ver el caso Caso 03 / Fabricante desaparecidoCarcasa de reductor sin repuesto
Rota en varios trozos, recompuesta en CAD y mecanizada en acero.
Ver el caso Caso 02 / Mantenimiento industrialCerca de 100 piezas digitalizadas
Almacén digital para que el taller fabrique en cuanto se rompe una pieza.
Ver el casoPreguntas frecuentes
¿Qué engranajes recuperáis?
Engranajes y piñones rectos y helicoidales exteriores de maquinaria industrial, agrícola y profesional, aunque estén desgastados o les falten dientes.
¿Puedo encargar solo los archivos?
Sí. Te entregamos el CAD STEP, el plano 2D y la ficha técnica para que lo fabrique tu taller. La fabricación con nosotros es opcional.
¿Y si mi engranaje resulta ser estándar?
Te lo decimos. Si sus parámetros corresponden a un engranaje de catálogo, puede que te salga más a cuenta comprarlo.
¿Trabajáis para particulares?
No. Solo atendemos engranajes de maquinaria de uso profesional. No trabajamos con electrodomésticos, vehículos particulares, bicicletas, juguetes ni impresoras.
¿En qué se fabrica el engranaje nuevo?
El proceso y el material se eligen por la carga que soporta: mecanizado en acero, o fabricación aditiva en polímeros técnicos cuando la aplicación lo permite.
¿Mis archivos son confidenciales?
Sí. Los modelos y planos de tus piezas son tuyos y no se comparten con terceros.
Cuéntanos qué engranaje necesitas
Con unas fotos y el tipo de máquina te decimos en 24 h cómo recuperarlo.
Servicio para empresas y profesionales. No atendemos engranajes de uso doméstico, electrodomésticos ni vehículos particulares.
